現如今控制熱量對于解決諸如全球變暖、能源危機和電子設備加熱等問題尤為重要。緩解這些問題需要先進的工具來操縱不同長度尺度上各種形式的熱傳遞。
傳熱是支撐能量傳輸?shù)幕粳F(xiàn)象，通常由空間溫差引起。傳熱研究的主要關注點是溫度和熱流管理——將目標加熱或冷卻到合適的溫度；以及能量收集——將熱源（如太陽）的熱能轉換為功能或其他形式的能量?，F(xiàn)如今控制熱量對于解決諸如全球變暖、能源危機和電子設備加熱等問題尤為重要。緩解這些問題需要先進的工具來操縱不同長度尺度上各種形式的熱傳遞。近年來，材料科學和物理學的發展促進了傳熱研究的復興。一方面，在傳統的加熱、冷卻和收集能源方面，新的方法正在出現，具有更高的效率、精度、適應性、可調性和緊湊性。另一方面，人們提出了將熱作為信息載體，并將其用于通信、探測、反探測和計算的新應用。這些研究成果已成為導電熱材料、納米聲子學和遠場和近場熱輻射管理等研究方向。近日，科羅拉多大學李保文教授、斯坦福大學范汕洄教授以及新加坡國立大學仇成偉教授提供了傳熱控制的統一觀點，總結了利用人工結構操縱物理參數和實現前所未有的傳熱現象的互補范例。本文分三個部分對熱流控制的三大類進行了綜述。第一部分和第二部分著重討論了宏觀和微觀尺度下的熱傳導和熱輻射。第三部分討論了在傳導、輻射和對流中積極引入熱源或調整具有多重物理效應的材料參數的努力。最后，作者分析了這一研究領域面臨的挑戰，探討了可能的新方向，特別是拓?fù)錈嵝?yīng)、熱波和量子熱效應。該綜述近日以題為“Transforming heat transfer with thermal metamaterials and devices”發表在知名綜述Nature Reviews Materials上。
（a）熱變換理論及基于相變的熱隱身材料的設計。（b）制備的雙層隱身衣由內絕緣殼和外導熱殼組成，在不變形的情況下，使其內部不受熱輻射的影響。（c）依賴于溫度的變換使得能夠制造具有非對稱熱流行為的器件，例如，如圖中所示的熱二極管，其在一個方向上傳導熱量，但在相反方向上隔離熱量。

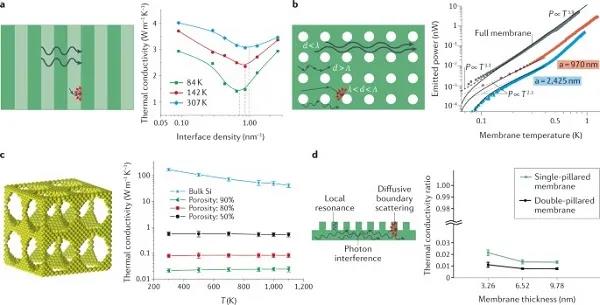

（a）一維超晶格中的相干（波浪線）和擴散（直線）聲子散射（左）。（b）二維納米聲子晶體（NPC）中聲子輸運的三種可能機制是由聲子波長λ、聲子平均自由路徑Λ和NPC周期d（左）之間的關系決定的。（c）三維NPC以及具有不同孔隙率的三維NPC和體硅的熱導率隨溫度的變化。（d）柱狀結構導熱系數降低的三種機制示意圖，雙柱撐膜（兩側有柱）和單柱撐膜（僅一側有柱）的導熱系數比相同厚度的均勻膜低兩個數量級。
圖三、遠場熱輻射調控
（a）傳統的黑體熱輻射（橙色）和納米結構控制的熱輻射（綠色）。（b）用于熱輻射控制的納米結構，包括光子晶體、光柵、超材料和多層膜。（c）超越普朗克定律：在宏觀發射器和微觀熱天線中通過熱提取增強吸收截面。（d）在具有非零化學勢μγ的半導體中，通過分離電子ηc和空穴ηv的準費米能級，可以獲得非平衡熱輻射。（e）非平衡熱輻射可以通過時間調制引起的頻率躍遷和非線性來實現。（f）超越基爾霍夫定律：非互易熱輻射。在非互易系統中，角光譜吸收率α和發射率ε之間的平衡可能被打破。（g）白天輻射冷卻可以使用在整個太陽光譜上吸收率接近零的材料，并且在8-13 μm光譜范圍內具有強發射率。（h）太陽能熱光伏系統：一個中間元件吸收入射的陽光加熱，然后根據太陽能電池的帶隙產生熱輻射。（i）超越基爾霍夫定律：非互易熱輻射。在非互易系統中，角光譜吸收率α和發射率ε之間的平衡可能被打破。
（a）跨度為d或小于峰值熱波長λ的真空間隙的近場輻射傳熱示意圖。（b）在頻率-波矢（ω-k）空間上所有可能通道的近場輻射傳熱的理論極限。（c）一對間隔為10 nm的SiC平板之間的光子傳輸概率ξ（ω，k）的圖。（d-h）增強近場輻射傳熱的平臺包括超表面、光子晶體、溝槽、多層膜和通過逆向設計獲得的結構。（i-n）近場傳熱器件的概念包括熱二極管、熱晶體管、熱調制器、熱循環器、近場熱光伏、器件和近場正、負發光冰箱。

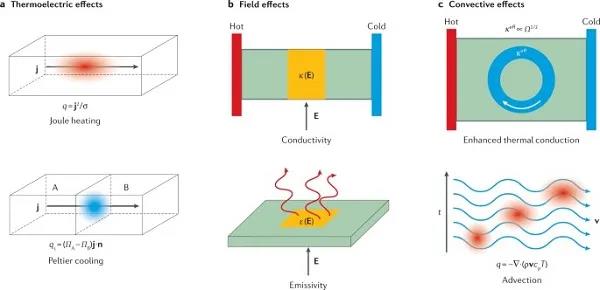

（b）電場（E）和磁場可以改變某些材料的熱導率（κ）和發射率（ε）。（c）運動物質（通過引入速度場而處于運動狀態）可以增強與運動流體接觸的固體中的導熱性，也可以使運動內部的溫度場（以紅色表示）處于運動狀態。傳熱是一個歷史悠久的研究課題。當前的研究活動主要集中在特定形式上，即一定長度尺度（宏觀尺度或納米尺度）的熱傳導，輻射或?qū)α?，這些活動通常與其他研究領域分開。在本綜述中，作者盡力將來自不同方面的零散工作放在同一框架下?；诤暧^設計，已經有一些嘗試在納米尺度上實現熱隱身。變換理論已被用于處理輻射信號。對流被用來增強和遮蔽傳導熱。場致相變被廣泛應用于各種長度尺度的熱傳導和熱輻射。也有熱超材料的理論設計，旨在同時控制傳導和輻射熱。盡管做出了這些努力，一個巨大的挑戰仍然是協同使用不同的方法來實現更復雜和實用的傳熱控制。大規模納米工程聲子結構的制備是一個難點。熱電效應和熱效應很少被認為是除了加熱和制冷以外的調節傳熱的潛在方法。建立這樣的連接將不僅豐富我們的知識，而且有助于解決許多多尺度和多物理問題，例如電子設備和電池的散熱、熱光電能量收集和熱電溫度調節。文獻鏈接：Transforming heat transfer with thermal metamaterials and devices (Nature Reviews Materials 2021, DOI: 10.1038/s41578-021-00283-2)
