線材火焰噴涂

    線材火焰噴涂是采用氧-乙炔燃燒火焰作熱源，噴涂材料為線材的熱噴涂方法。它是最早獲得應用的熱噴涂方法，迄今該方法仍在普遍使用。
      1．噴涂原理
對噴涂材料的加熱和霧化是借助火焰噴槍進行的，噴槍通過虹吸氣頭分別引入乙炔、氧氣和壓縮空氣，乙炔和氧氣混合后在噴嘴出口處產生燃燒火焰。送絲輪帶動線材連續地通過噴嘴中心送入火焰，在火焰中受熱熔化，壓縮空氣經空氣帽形成錐形的高速氣流，將熔化的線材霧化成細微的顆粒，在火焰和高速氣流的推動下，熔融顆粒噴射到經過預處理的基材表面形成涂層。
      單位時間里熔化金屬線材的量取決于火焰功率。改變氧氣和乙炔的流量比例可獲得氧化焰或中性焰，氧化焰將加劇金屬線材中碳的燒損和涂層中氧化物的增加。中性焰可在一定程度上減少被噴涂材料的氧化。
      壓縮空氣使熔化的金屬脫離和霧化，一般壓縮空氣消耗量在0.8-1.2m3/min；壓力為0.40-0.60MPa。
      線材的傳送依靠噴槍中的空氣渦輪或電動馬達，通過調節轉速來控制送絲速度。采用空氣渦輪的噴槍，結構緊湊、重量輕，適于手工操作。但送絲速度微調比較困難，而且容易受壓縮空氣的影響難以保持恒定。采用電動馬達的噴槍，送絲速度容易調節并能夠保持恒定，所以這種形式的噴槍使用日漸得增多。
      用于噴涂的金屬絲直徑一般在Φ1.6mm-Φ4.8mm之間，噴槍配有不同型號的噴嘴和空氣帽以滿足不同直徑和材質線材的噴涂要求。
      2．設備構成
      典型的火焰線材噴涂設備的構成，包括氧氣-乙炔供給系統、壓縮空氣供給系統、線材盤架、噴槍等。
      （1）氧氣-乙炔供給系統。該系統由氣源、壓力及流量調節裝置、回火防止器及輸氣管線等組成。氣源大都采用瓶裝氧氣和乙炔，用于調壓的氧氣減壓閥和乙炔減壓閥應從正規廠家選購并定期校驗，合格后方可使用。流量控制采用浮子流量計，針形閥應靈敏、準確，使用值應在滿刻度的40-70%之間。噴槍于流量計之間必須安裝回火防止閥以確保噴涂過程中的安全。
      （2）壓縮空氣供給系統。為確保涂層質量，供給吹砂機和噴槍的壓縮空氣除了有流量和壓力的要求外，還必須清潔、干燥，即無油、無水。因此壓縮空氣供給系統應包括空氣壓縮機和空氣凈化裝置。
      （3）噴槍。目前國內應用的噴槍主要有兩類：一是國產類型，最具代表的是SQX-1型氣噴槍，另一類是進口噴槍，主要是原美國Metco公司的12E型和14E型火焰線材噴槍，該類噴槍采用空氣渦輪式送絲，其氣動部分加工精度高，送絲速度穩定，調速范圍寬，高低熔點的材料均可噴涂。
       3．涂層和工藝技術特點
      （1）涂層結構和特性。線材火焰噴涂的涂層結構為明顯的層狀結構，涂層中有較多的孔隙和氧化物夾渣。涂層性能依據噴涂工藝和噴涂材料的不同而各異，一般數據下表。

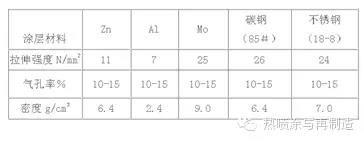

線材火焰噴涂涂層性能

       （2）工藝技術特點。氧氣-乙炔線材火焰噴涂設備簡單，操作方便，使用成本較低，應用非常廣泛，其主要特點為：
        1）設備簡單，操作方便，成本低，可進行現場維修作業。
        2）噴涂材料較為廣泛，凡能拉成絲的金屬材料幾乎都能噴涂，還可噴涂復合絲材。
        3）噴涂過程中，對基材傳熱少，工件不易受熱變形，可噴涂厚涂層。
        4．主要影響工藝參數
        影響線材火焰噴涂涂層質量的主要因素有：壓縮空氣流量和壓力、氧氣-乙炔流量和壓力、噴嘴燒損和送絲輪的磨損程度。
       （1）壓縮空氣流量和壓力。在用的線材火焰噴槍大多采用氣動渦輪方式送絲，因此噴涂過程中就要求壓縮空氣的流量和壓力都必須保持恒定，否則送絲速度忽快忽慢，嚴重影響絲材的熔化效果。
       （2）氧氣-乙炔流量和壓力。當氧氣的比例低時，火焰為碳化焰，溫度較低，適于噴涂熔點較低的材料，能防止噴涂材料氧化脫碳。當火焰為中性焰時，焰流溫度約為3050℃，適于噴涂各種合金。氧氣-乙炔流量和壓力的大小決定了噴槍火焰功率的大小，為保持絲材熔化的一直性和穩定性，要求噴涂過程中，氧氣和乙炔的流量和壓力必須穩定不變，否則絲材會出現“過熔”或熔化不良，影響涂層質量。
        （3）噴嘴燒損和送絲輪的磨損。噴嘴燒損較嚴重時會直接破壞焰流的對稱性和穩定性，送絲輪的過度磨損會造成送絲速度不穩定，二者均導致絲材熔化的不一致性。

      棒材火焰噴涂是采用氧-乙炔燃燒火焰作熱源，噴涂材料為棒材的熱噴涂方法。由于金屬材料可以很容易地制成線材，而金屬氧化物，即陶瓷材料無法加工成線材，至多可以制成一定粗細和長短的棒材，所以棒材火焰噴涂主要指陶瓷棒材火焰噴涂。這種工藝方法早在上世紀六十年代，等離子噴涂技術在我國還未普及時在航空航天等軍事領域就有成功的應用。七十年代中后期，隨著等離子噴涂技術在我國的推廣，陶瓷棒材火焰噴涂技術逐漸退出應用。但在九十年代初，在我國引進了美國諾頓公司專門噴涂陶瓷棒材的火焰噴涂技術（Rokide Ceramic Spray System）之后，由于該技術確有其獨特之處，在某些領域獲得了成功應用，陶瓷棒材火焰噴涂技術才又受到業內人士的重視。
      1．噴涂原理
      棒材火焰噴涂的噴涂原理同線材火焰噴涂的原理完全一樣，不再贅述。陶瓷棒材噴涂的主要特點是陶瓷棒端部在氧-乙炔火焰中停留的時間較長，使得陶瓷棒端部充分熔化后，再用射流霧化成微滴噴射到工件表面形成涂層。從而克服了氧-乙炔火焰粉末噴涂時，由于陶瓷粉末熔點高，在火焰中停留時間短、熔化不充分而影響涂層質量的弊端。
      2．設備構成
      美國諾頓公司Rokide Ceramic Spray System的構成包括氧氣-乙炔供給系統、壓縮空氣供給系統、棒材送進速度調節裝置和噴槍等。其中除噴槍在結構上有些差別外，其它各系統與線材火焰噴涂基本相同。
噴槍結構緊湊，棒材的輸送依靠噴槍后部的電動馬達帶動，馬達后部有控制線與控制盒相連，控制盒帶有速度調節旋鈕和清晰的數字顯示。棒材送給速度控制精確，電動馬達具有自動轉換功能，可適應世界各地不同的輸入電壓和頻率。為便于操作，噴槍上也裝有控制鈕用來控制棒材的進給和氣體的通斷。
        3． 涂層和工藝技術特點
      （1）涂層結構和特性。陶瓷棒材噴槍的特性決定了只有當陶瓷棒端部充分受熱熔化后，才能被射流霧化成微滴并噴射出槍口，其速度大約在150-250m/s，高的動能和熱能使得粒子在到達工件表面時仍能保持熔融狀態，這就保證了涂層粒子間有很高的結合強度和涂層的高致密性。
      （2）工藝技術特點如下。
       1）設備配置簡單，操控便捷，既可在熱噴涂車間操作，也可用于現場施工作業。
       2）可噴涂的陶瓷棒材種類較多，有氧化鉻、氧化鋁、氧化鋯、氧化鋁鈦等17種之多，規格有：φ4.75mm、φ6.35mm、φ7.94mm三種。還可噴涂直徑為φ4.75mm的粉芯絲材。
       3）我國目前已有仿制的類似設備和陶瓷棒材，但設備和材料水平均有差距。要制備高性能的陶瓷棒材涂層主要還是依靠進口設備和棒材。

      粉末火焰噴涂是采用氧-乙炔火焰為熱源，噴涂材料為粉末的熱噴涂方法。它是繼火焰線材噴涂之后出現的一種噴涂方法，由于設備簡單，噴涂材料種類多，是目前國內應用最為普遍的熱噴涂工藝。
      1．噴涂原理
      粉末火焰噴涂是借助粉末火焰噴槍進行的。噴槍通過虹吸氣頭分別引入氧氣和乙炔，二者混合后在噴嘴出口處產生燃燒火焰。噴槍上裝有粉斗或進粉口，利用氣流產生的負壓，抽吸粉斗中的粉末，使粉末隨氣流從噴嘴中心噴出進入火焰，被加熱或軟化，焰流推動熔粒以一定速度噴射到工件表面形成涂層。為了提高粒子的飛行速度，有的噴槍配有壓縮空氣噴嘴，借助壓縮空氣給粒子以附加的推力。
      粉末在被加熱的過程中，由表層向芯部熔化，熔融的表層會在表面張力的作用下，趨于球狀，不存在粉粒再被破碎的霧化過程。因此粉末顆粒的大小在一定程度上決定了涂層中變形顆粒的大小和表面粗糙度。粉末在被焰流加熱和加速的過程中，由于粉末在焰流中所處的位置不同，造成其受熱的程度不同，有的熔化或半熔化，有的只是軟化或半軟化。這與線材火焰噴涂的熔化-霧化過程存在較大區別，使得粉末火焰噴涂涂層的結合強度和致密性一般不及線材火焰噴涂。
      2．設備
粉末火焰噴涂設備的構成與線材火焰噴涂類似，也是由氧氣-乙炔供給系統、壓縮空氣供給系統、噴槍等組成。區別主要在噴槍。在噴槍不需要壓縮空氣時，則不需要壓縮空氣供給系統。在槍外送粉的情況下，需要增加送粉器。
      粉末火焰噴涂槍的種類較多，國產的具有代表性的噴槍有：上海產的QT-E-7/h和QT-E2000-7h型噴槍，成都產的CP-3000型亞音速噴槍，進口的有美國Metco公司的5P和6P型。不同型號的噴槍雖然在結構上存在一定差異，但基本都是由火焰燃燒系統和粉末供給系統兩部分組成。
      CP-3000型亞音速噴槍是以氧-乙炔火焰為熱源，以壓縮空氣作為送粉氣、加速氣和冷卻氣的一種高速高效粉末噴涂槍。它具有獨特的螺旋式混氣和射吸式進氣結構，能大幅度提高焰流的燃燒效率和功率。該噴槍通過選配不同的噴嘴組件，可分別噴制性能優異的碳化物涂層和氧化鋁、氧化鋯等高熔點材料涂層。
       3．涂層和工藝技術特點
      （1）涂層結構特性。氧乙炔火焰粉末噴涂涂層，其組織亦為層狀結構，涂層中含有氧化物、孔隙及少量變形不充分的顆粒。涂層與基材間屬于機械結合。涂層孔隙率和結合強度受噴涂材料、噴涂工藝的影響比較大，孔隙率一般在5-20%之間，結合強度在10-30MPa之間。
      （2）工藝技術特點。氧-乙炔火焰粉末噴涂是應用最為普遍的一種噴涂工藝，其工藝特點如下：
       1）設備簡單，操作方便，成本低，現場施工方便。
       2）噴涂工藝簡單，容易掌握，應用最為廣泛。
       3）噴涂材料廣泛，可噴涂金屬、合金、復合粉末、陶瓷及塑料等多種材料。
       4）涂層孔隙率較大，涂層的殘余應力小，可噴制厚涂層。
       4．主要工藝參數
      （1）熱源參數。加工過程中，要正確使用和控制火焰的性能，即預熱和噴粉時，要使用中性焰或微碳化焰，以避免工件表面和粉末的氧氣。一般，粉末火焰噴涂大多依靠火焰來加速噴射粒子。當采用較大流量的氧氣-乙炔時，焰流的功率大、強度高，噴射粒子的飛行速度就高，所制備的涂層具有高的結合強度和致密度。
      （2）噴涂距離。噴槍與工件噴涂面的距離一般控制在150-200mm，具體值應根據噴槍的型號、功率大小和火焰的挺直度長短而定，最佳距離是將合金粉末在火焰中受熱狀態最好的最明亮部位對在工件表面上。
      （3）基體溫度。噴涂時應先對工件進行預熱，鋼質零件預熱溫度為80-120℃，噴涂過程中，零件整體溫度不應超過250℃。

      高速火焰噴涂國內習慣上稱為超音速火焰噴涂，它的英文縮寫為HVOF（High Velocity Oxygen Fuel的首寫字母）。高速火焰噴涂是在爆炸噴涂的基礎上發展起來的一項新的熱噴涂技術，是在上世紀八十年代初期，由美國Browning公司最先研制成功，并推出名為JET-KOTE的商用噴涂設備。高速火焰噴涂技術一經問世，就以其超高的焰流速度和相對較低的溫度，在噴涂金屬碳化物和金屬合金等材料方面顯現出了明顯優勢。在世界各大熱噴涂公司的積極推動下，該技術發展很快，目前高速火焰噴涂技術在噴涂金屬碳化物、金屬合金等方面，已逐步取代了等離子噴涂和其它噴涂工藝，成為熱噴涂的一項重要工藝方法。
       1．高速火焰噴涂原理
       高速火焰噴涂是將助燃?xì)怏w與燃燒氣體在燃燒室中連續燃燒，燃燒的火焰在燃燒室內產生高壓并通過與燃燒室出口聯接的膨脹噴嘴產生高速焰流，噴涂材料送入高速射流中被加熱、加速噴射到經預處理的基體表面上形成涂層的方法?？墒褂靡胰病⒈?、丙烯、氫氣等作為燃?xì)猓部墒褂貌裼突蛎河偷纫后w燃料。
       煤油、氧氣通過小孔進入燃燒室后混合，在燃燒室內穩定、均一地燃燒。有監測器用來監控燃燒室內壓力，以確保穩定燃燒，噴涂粉末的速度與燃燒室內壓力成正比。燃燒室的出口設計使高速氣流急劇擴展加速，形成超音速區和低壓區。粉末在低壓區域沿徑向多點注入，粉末均一混合，在氣流中加速噴出。高速火焰噴涂焰流速度高達1500m/s-2000m/s，一般可觀察到5-8個明顯的馬赫錐，粒子流速度高達300-650m/s。
        2．設備構成
       高速火焰噴涂設備一般由噴槍、送粉器、控制系統、噴槍冷卻系統、氣體供應系統五部分構成。目前我國在用的高速火焰噴涂設備絕大部分是進口的，使用最多的型號為：Metco公司的DJ-2700和Praxair公司的JP-5000，JP-5000 是原Hobart Tafa公司研制成功的，后該公司并入了Praxair公司。這兩種設備在國外應用也最為廣泛，代表了當今世界高速火焰噴涂技術的發展水平。

       （1） Praxair JP-5000型。該設備以煤油作為燃料，其特點是燃燒室壓力高（＞10bar），功率大、焰流出口速度高（2100m/s）；粉末由燃燒嘴低壓區沿徑向注入，使得粉末受熱均勻、充分。相比其它工藝，其適宜噴涂的粉末粒度較粗，這有利于降低成本。目前為止，JP-5000噴制的WC-Co涂層性能略優于其它HVOF方法，但其氧氣和煤油的消耗量十分驚人。
       （2）Metco DJ-2700 。該設備由Metco公司生產，以丙烷或丙烯作為燃?xì)?，國?nèi)大多用丙烷作燃?xì)?。該設備分手動控制型和自動控制型兩種，手動型設備僅由噴槍、送粉器、流量控制器三部分構成，具有很好的機動性，可用于現場噴涂生產。同JP-5000相比，DJ-2700具有配置簡單實用，操作方便、氧-燃?xì)夂牧康偷奶攸c。

        3．涂層和工藝特點
        高速火焰噴涂工藝因其鮮明的特點：超高的焰流速度和相對較低的溫度，使其涂層性能和噴涂工藝具有許多特點：
        （1）火焰及噴涂粒子速度高?；鹧嫠俣冗_到1800m/s以上，粒子速度：300-650m/s。
        （2） 粉粒受熱均勻。噴涂粉粒沿軸向或徑向注入燃燒室，使粉末在火焰中停留時間相對較長，熔融充分，產生集中的噴射束流。
        （3）粉粒與周圍大氣接觸時間短，粉末粒子飛行速度高，和周圍大氣接觸時間短，很少與大氣發生反應，噴涂材料中活潑元素?zé)龘p少。這對碳化物材料尤為有利，可避免分解和脫碳。
        （4）噴涂粉末細微，涂層光滑 用于高速火焰噴涂的粉末粒度一般為：10-45μm，屬于細粒度粉末，同時噴涂粒子速度高，熔融充分，形成涂層時變形充分，使得涂層表面粗糙度小。
        （5）涂層致密，結合強度高 一般高速火焰噴涂涂層的孔隙率＜2%，結合強度＞70MPa。
         4.主要工藝參數
以DJ型高速火焰噴涂系統為例，介紹工藝參數對涂層性能的影響。
        （1）粉末特性。目前粉末供應商提供了品種繁多的碳化物粉末，而粉末特性往往因其制粉工藝方法的不同而表現出較大的差異。粉末特性包括：粉末粒度分布、顆粒形狀、表面粗糙度等。對DJ2700設備來說，適宜的粉末粒度為：15μm-40μm。
        （2）氧-燃?xì)饬髁亢捅壤８咚倩鹧鎳娡康难媪鳒囟燃疤匦匀Q于氧-燃?xì)饬髁亢突旌媳壤?。高速火焰噴涂時，首先應按照設備的規定要求確定氧氣和燃?xì)獾牧髁?，以保證噴槍焰流達到設計的功率水平。實際生產過程中有多種因素可導致氧-燃?xì)獗壤牟▌?，而?燃?xì)獗壤龑Υ_定最終的涂層組織十分重要。理論上，丙烷完全燃燒要求氧與丙烷的比例為5∶1（C3H8+5O2=4H2O+3CO2），這一燃燒比例產生的是中性焰（即，燃燒時氧與燃?xì)夥肿尤亢谋M）。若燃?xì)獗壤陆?，焰流中未消耗盡的氧分子將產生“氧化”氣氛，導致熔融粉末粒子的過度氧化，涂層中氧化物含量增多?；旌蠚庵腥?xì)膺^多會產生低溫貧氧的火焰，所得涂層中未熔粒子和孔洞增多，而氧化物含量降低。事實上，中性焰是不存在的，在高溫，燃燒過程不是完全可逆的，反應物與反應產物以熱平衡和化學平衡方式共存。研究結果表明：對DJ型高速火焰噴涂系統，當氧-燃?xì)獗壤?.2-5.6之間時，可獲得高性能的涂層。
       （3）噴涂距離。研究表明：DJ型高速火焰噴涂系統，當粉末粒子在距噴槍出口100mm以內即已達到了其最高溫度，隨著噴距的增加粒子溫度逐漸降低，在100-230mm范圍內，粒子溫度大約降低了60℃，其降低幅度并不大，粒子仍可保持約1775℃的高溫；而粒子速度在距噴槍出口大約190mm內是一個逐漸加速的過程，在距噴槍出口190-200mm左右達到480m/s以上的最高速度，在170-230mm噴距上，粒子速度基本維持在480m/s以上?？紤]到高溫焰流對基體傳熱的不利影響，噴距在可能的情況下應盡量增大，故對DJ型高速火焰噴涂系統來說，適宜的噴距應為：190-230mm。與其它噴涂工藝相比，高速火焰噴涂噴距的可調整范圍是比較大的，這得益于粒子的高速度。較大的噴距可調范圍對實際生產十分有利，因為可以根據工件的形狀、大小、涂層厚度等要求選擇適宜的噴距，以得到綜合性能最好的涂層。
       （4）送粉量。對任何熱噴涂工藝來說，送粉量都是影響涂層性能的一個重要參數。某種粉末在某一具體的噴涂工藝條件下，都對應有一適宜的送粉量范圍。
若送粉量過小，可能的不利影響有：
       1）被噴涂粉末過熔，粉末燒損，煙霧大，易污染涂層。
       2）每一遍噴涂不能完全覆蓋其掃過的路徑，造成涂層孔隙率增大。
       3）延長了噴涂時間易造成工件過熱涂層開裂和生產成本的增大。
       若送粉量過大，可能的不利影響有：
       1）粉末熔化不充分，涂層結合強度降低，孔隙率增大。
       2）涂層應力增大，導致涂層開裂。
       3）粉末沉積率下降，生產成本提高。
       研究表明：使用DJ系統，噴涂WC-Co涂層時，當送粉量在38-60g/min之間變化時，涂層孔隙率在1.12-2%之間，顯微硬度在HV1000-1300, 粉末沉積率為40-50%，涂層性能優。噴涂CrC-NiCr涂層時：當送粉量在27-45g/min之間變化時，可獲得令人滿意的涂層質量。

      繼HVOF之后，美國和日本又相繼研究出了燃?xì)馀c空氣混合燃燒的高速火焰噴涂系統，簡稱為HVAF,目的是進一步降低噴涂過程中粉末材料的氧化以及氧氣的消耗。但當時的HVAF系統因粉末沉積率低以及存在安全方面的隱患而并未受到預期的效果。2001年在前蘇聯科學研究成果的基礎上，美國TSR（UniqueCoat）公司研制成功AC-HVAF高速火焰噴涂系統，使HVAF噴涂技術得以全新的面貌顯示出其獨特的涂層和工藝特點。
      1．AC-HVAF噴涂工藝原理
      該工藝與HVOF噴涂原理類似，利用氣態燃料和空氣燃燒形成的超音速氣流的能量來加速和加熱被噴涂材料。與傳統的HVOF相比較，AC-HVAF工藝焰流速度高，但溫度較低，被噴涂粒子速度高達700-800m/s，而粒子溫度一般在其熔點以下，當熱的軟化的粒子沖擊到基材表面上時進行充分的塑性變形，形成致密涂層。一般以丙烷作為燃料氣體，當噴涂高熔點材料時，可用丙烯代替丙烷來增加焰流溫度。噴槍由壓縮空氣冷卻。
      2．設備組成
      AC-HVAF噴涂系統由噴槍、控制臺、氣化器、送粉器及輔助裝置組成。
      （1）噴槍 有手持和機裝兩種型號噴槍，機裝槍配有專門用來噴涂自熔合金的噴嘴組件。采用軸向送粉、內部火花塞點火、空氣冷卻噴槍。二級噴嘴設計成不同長度，使系統可噴涂多種材料。
      （2）控制臺 觸摸屏式全自動控制，操作簡單可靠。
      （3）氣化器 在預設壓力和溫度下，通過電加熱器使液態丙烷和丙烯氣化。
      （4）送粉器 為噴槍連續輸送粉末，送粉率最高達40 Kg/h，工作壓力最高1.2MPa。
      3．涂層和工藝特點
      （1）涂層特點。
       1）涂層致密度高，孔隙率可小于0.5%。
       2）氧化物含量低，接近真空噴涂的水平。
       3）結合強度高，與碳鋼的結合強度大于75MPa。
       4）涂層外觀平滑，研磨后，可達光學鏡面。
      （2）工藝特點。
       1）設備配置簡單，不用氧氣，無水冷卻熱交換系統，生產成本低。
       2）工作穩定，噴涂碳化鎢涂層，生產效率可達30Kg/h。
       3）涂層氧含量低，可噴涂銅、銀、鈦等金屬涂層；與活性金屬結合良好
       4）工作過程中需嚴格控制工藝參數，對粉末粒度要求尤為嚴格。

     人們很早就發現可以根據燃燒的激烈程度將可燃?xì)怏w的燃燒過程分為：普通燃燒過程、爆燃過程、普通爆炸過程和爆轟過程。其中爆轟過程是最激烈和最不易獲得的，以氧氣和乙炔為例，在爆炸過程中爆炸中心的溫度高達3400℃以上，爆轟波產生的速率在1500m/s以上。研究表明在一端封閉的長1m-2m的管子中充滿氧氣和乙炔，在封閉端點燃該混合氣體可以獲得爆轟過程，同時產生爆轟波。上世紀50年代中期，美國聯合碳化物公司首先利用該原理制備了世界上第一臺爆炸噴涂設備(detonation gun，簡稱D-gun)，用于各種零部件的涂層制備和零件修復。
       1．爆炸噴涂原理

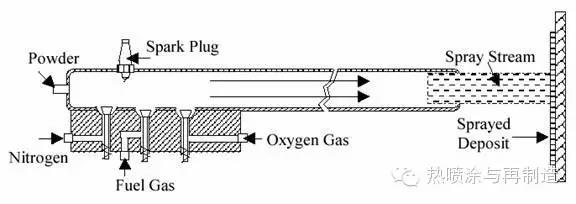

       如圖所示。爆炸噴涂的基本原理是利用可燃?xì)怏w爆炸產生的沖擊波能量，將待涂覆的粉末顆粒加速加熱，轟擊到基體表面形成涂層。完整的爆炸噴涂設備包括爆炸噴槍、氣體與粉末顆粒的輸送與控制系統、點火燃爆控制系統、噴槍三維行走機構、基體夾持裝置與運動機構、冷卻水循環裝置、粉塵回收裝置和隔音室。不同于其它的熱噴涂工藝，爆炸噴涂工藝是一種間歇式噴涂，一般的噴涂頻率在4次/秒-8次/秒，Praxair新型的爆炸噴涂設備Super-D gun的噴涂頻率達到了100次/秒。爆炸噴涂的工藝循環過程由以下四步組成：
     （1）進氣。將爆炸氣體混合后向噴槍內輸入。目前主要使用的爆炸氣體是氧氣+乙炔或氧氣+丙烷；
     （2）送粉。利用保護氣體氮氣向噴槍內送入噴涂粉末，使其在槍膛內某一特定區域形成團霧狀的粉末云；送粉方式分為軸向送粉和徑向送粉兩種方式，軸向送粉被普遍采用，如美國Praxair、前蘇聯和北京航空材料研究院自行研制的爆炸噴涂設備等都采用該送粉方式，俄羅斯科學院西伯利亞分院研制的“OB”爆炸噴涂則采用了徑向送粉的方式。
      3）點火。向槍膛中的爆炸室發出給定頻率的點火信號，使可燃?xì)怏w爆炸爆炸持續時間約幾毫秒，產生3300℃左右的高溫和大約1500m/s的氣流，高熱高速氣流使待涂覆的粉末顆粒受熱軟化，并以600m/s-700m/s的初速離開槍口射向基體表面。當粉末顆粒撞擊基體表面時，動能轉化為熱能，撞擊瞬間可使粉末顆粒溫度升高，甚至可以達到其熔點。于是就形成孔隙率極低，結合強度很高的表面涂層。爆炸中心溫度、氣流速度和粉末顆粒射出槍口初速與燃爆氣體種類和噴槍結構有關。
      4）清除殘氣和殘粉。向槍膛內輸入保護氣體，將槍管中殘留的氣體和粉塵清除干凈，準備下一個循環。
      2．爆炸噴涂工藝
      爆炸噴涂可以獲得優異的涂層，噴涂涂層以后零部件的性能有顯著的提高。有資料顯示，飛機發動機和其它機械的關鍵零部件的修復和磨損問題，必須采用爆炸噴涂技術才能解決，為此美國praxair公司在全球建立了十幾個爆炸噴涂中心，在美國本土還有15個爆炸噴涂維修中心，可見爆炸噴涂具有非常大的市場潛力。目前在亞洲，在新加坡建立了一個噴涂中心，日本建立了三個噴涂中心。日本的子公司將爆炸噴涂技術僅應用到冶金行業，每年就產生幾千萬美元的經濟效益。由于該工藝獲得的涂層非常優越，因此從發明該設備至今，盡管聯合碳化物公司已經解體，但爆炸工藝涂層制備技術仍然沒有公開，爆炸噴涂設備也從不向其它國家和公司出售。在上世紀60年代，前蘇聯也獨立的研究出了具有獨立知識產權的爆炸噴涂設備。在1983年北京航空材料研究院研制出了具有獨立知識產權的爆炸噴涂設備。高能爆炸噴涂技術具有以下特點。
      （1）可噴涂的材料非常廣泛，從低熔點的鋁合金到高熔點的陶瓷材料如氧化鋯；
      （2) 涂層的空隙率在所有熱噴涂工藝中是最低的；
      （3）涂層與基體材料的結合強度是目前熱噴涂工藝中最高的，其結合強度超過了目前采用的傳統測量方法的極限；
      （4）由于間歇式的工作特性，該工藝對基體材料的溫度影響非常小，對精密零部件或低熔點材料的表面噴涂特別實用；
      （5）高的涂層性能保證了該工藝能夠滿足高標準的要求：如航空發動機、燃機、汽車、冶金、采礦和石油機械等。
      （6）工業應用條件下經濟可靠。
