航空發動機到底用到了多少種涂層？
涂層技術(Coating Technology)在當今航空發動機中已經獲得了廣泛應用，主要用來延長發動機零部件的使用壽命，在很長一段時間里，國內對涂層技術是存在質疑的。一方面是對涂層的功能性吃不透，設計有偏差；另一方面，涂層的關鍵性能不達標，起不到功能性作用。因此，涂層通常被戲稱為“一件可穿可不穿的衣服”(還不如裸奔來的實在)。

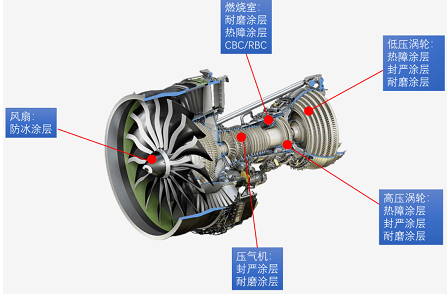

然而，歐美無論是軍用還是民用航空發動機動輒幾千小時、甚至上萬小時的首次翻修壽命已經告訴我們，涂層在這之中發揮了不可取代的作用。那么，就讓我們來看看航空發動機到底用到了哪些涂層吧~
最“脆弱”的涂層——易磨涂層

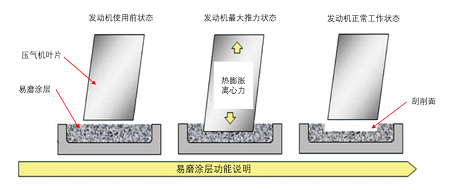

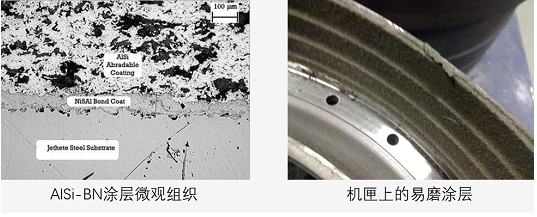

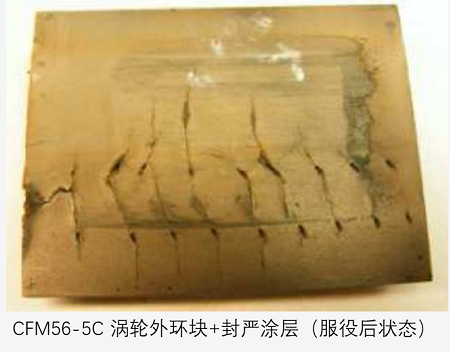

易磨涂層(Abradable Coating)，是發動機葉尖封嚴系統的一部分，也叫“封嚴涂層”。通常應用于機匣零件中的跑道面，主要作用是減少葉尖碰磨損傷。由于易磨涂層需要跟葉尖進行對磨，為了保護葉尖，易磨涂層一般硬度小，結合力差，從而能夠保證葉尖在大服役狀態碰上時，能夠有效地刮削涂層。
最“堅硬”的涂層——耐磨涂層
既然有“玻璃心”涂層，那肯定也有“勇敢的心”——耐磨涂層(Wear Resistant Coating)，主要應用于需要防止摩擦磨損以及沖擊磨損的發動機零部件，例如軸類零件、W封嚴環以及低渦葉片緣板的配合面。當然，在蜂窩封嚴系統中，也存在著耐磨涂層，用來防止篦齒的齒尖發生磨損。還有一種耐磨涂層，多用于軍用航空發動機的壓氣機葉片，用來面對惡劣環境下的抗沖蝕磨損。

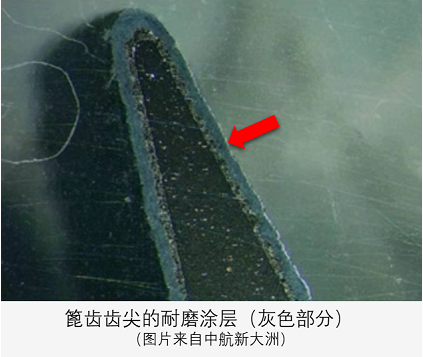

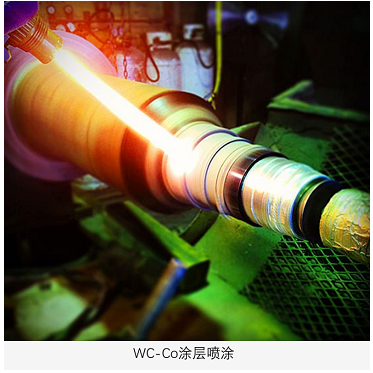

耐磨涂層的材料種類也是多種多樣的，軸類零件多采用WC-Co涂層，封嚴環以及緣板配合面采用CoMoCrSi涂層，篦齒采用Al2O3-SiO2涂層，而抗沖蝕多采用TiN涂層。工藝上，TiN涂層采用物理氣相沉積(PVD)工藝，其他耐磨涂層多采用等離子或者超音速噴涂工藝。當然，對于CoMoCrSi涂層現階段多采用堆焊工藝。
最“耐熱”的涂層——熱障涂層

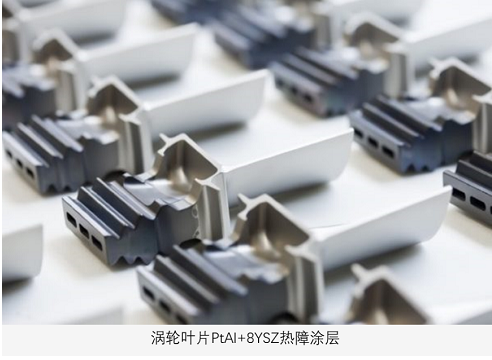

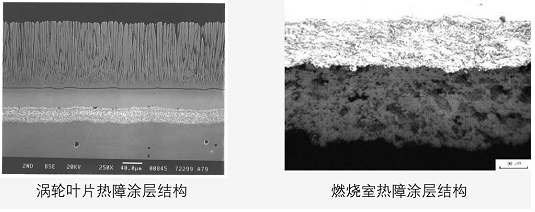

熱障涂層(Thermal Barrier Coating)大概是近十年來研究最火熱的航發涂層種類了，應用于航空發動機的熱端零部件，主要面向燃燒室以及高壓渦輪。其作用就是降低零件表面溫度，從而使零件維持高溫下應有的力學性能。熱障涂層由粘結層和面層構成，粘結層的作用主要是防止零件基體氧化和腐蝕，而面層的主要作用在于提供隔熱效果。因此，在低壓渦輪葉片上，粘結層也可以單獨使用，從而只提供抗氧化腐蝕性能。
粘結層有熱噴涂類的MCrAlX以及擴散類的NiAl/NiPtAl類型，而面層現如今依舊多采用8YSZ(8%Y2O3 stabilised ZrO2)材料，工藝針對不同零件分為等離子噴涂和電子束物理氣相沉積。

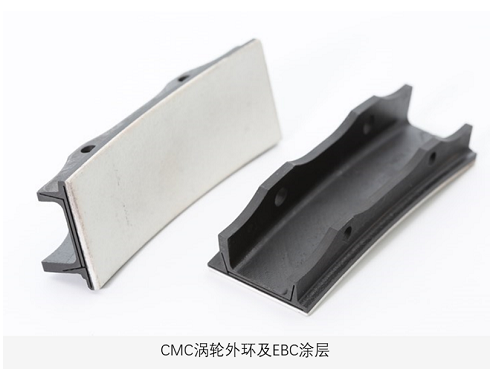

隨著陶瓷復合材料(CMC)在航空發動機中得到越來越多的應用，環境障涂層(Environmental Barrier Coating，EBC)將會取代一部分熱障涂層，成為另一種在熱端部件使用的高端涂層技術。
最“抗冷”的涂層——防冰涂層
沒錯，發動機既要耐熱也需要抗冷，畢竟由于結冰而導致的航空事故也不在少數。當然，現有的設計水平已經可以從根本上解決一些發動機結冰的問題，但在一些特殊領域，防冰涂層依舊存在用武之地。

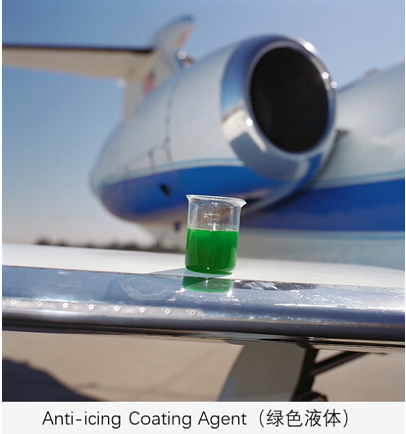

防冰涂層在原理上可分為兩類，一種是Anti-icing Coating，另一種是De-icing Coating。如果強行解釋的話，Anti-icing的功能是防止結冰(不讓水汽在零件表面凝結)，De-icing的作用則是使結冰層快速脫落，兩者通過噴涂的方式實現，主要用在進氣錐等發動前端部位，當然，更多的在飛機機身領域進行應用。
最“特殊”的涂層——CBC/RBC
最后，航空發動機中還存在著一些特殊的“涂層”，Coke Barrier Coating(CBC，抗結焦涂層)和Radiation Barrier Coating(RBC，抗輻射涂層)是兩種僅用在燃燒室噴嘴的涂層技術。
在僅有直徑不到1mm的輸油管路中，采用了抗結焦涂層，主要作用是防止燃油在高溫下碳化，凝結在管壁中，最終造成輸油管路堵塞。而抗輻射涂層則存在于噴嘴的干腔中，用來降低由于輻射帶來的溫度升高。無論是CBC還是RBC，其組分多采用貴金屬Pt。但是，要在狹長的輸油管內壁進行涂層制備，則是一項比較難以實現的工藝，咱們國內現今還沒有相關的技術儲備。
以上，我們只講了后綴為“Coating”的技術，至于，潤滑類涂層(Film Lubricant)、噴漆(Painting)、滲碳滲氮(Carburisation，Nitriding)、陽極化(Anodising)、電鍍(Plating)這些跟涂層或多或少都有點關系的技術，咱們以后再聊。
